三极管封装解惑之SOT-23、SOT-89、SOT-223有什么不同？实物相比，小白也能看懂！
来源:微信公众号【芯广场】 | 作者:中远亚电子 | 发布时间: 2023-02-24 | 1404 次浏览 | 分享到:
作者 | 芯仔


在买三极管的时候
大家或多或少都犯过错误
举个例子
SOT-23、SOT23-3、
SOT23-A、SOT23-5
这几个封装


别说图文解说
就是找来实物
乍一看也很难辨别出它们有什么区别
难怪电子人们常常会在这里栽跟头

说起来
三极管的体积太小
放在手掌心中
都很难发现它们的存在


我们来看看几个封装尺寸
SOT-23与SOT23-A
这两个尺寸是一样的
2.9*1.3*1mm


SOT23-3的尺寸
则是2.92*1.6*1.1mm


SOT23-3与SOT-23相比
稍微大一点点
肉眼是很难辨别


SOT-23-5
它的体积是2.92*1.60*1.10
跟前面的封装尺寸一样
不同的点是5个脚的形态


以上的几个封装
是大多数三极管跟MOS管的封装


而SOT-23封装的共同点
就是无论是PNP还是NPN
1脚为基极
2脚为发射极
3脚为集电极


MOS管
无论是P沟道还是N沟道
1脚为栅极
2脚为源极
3脚为漏极


以上就是
SOT-23封装脚位的共同点


而不同的地方
就是尺寸的大小



接着，我们来看下——
SOT-23、SOT-89、SOT-223
这几个封装的差别究竟在哪里?



SOT-23的尺寸是2.9*1.3*1mm
SOT-89的尺寸是4.5*2.45*1.55mm
SOT-223的尺寸是6.3*3.56*1.6mm


可以看出
SOT-23的尺寸是最小的
其次是SOT-89
SOT-223是最大的
从图示上很难感受到大小的差距有多少

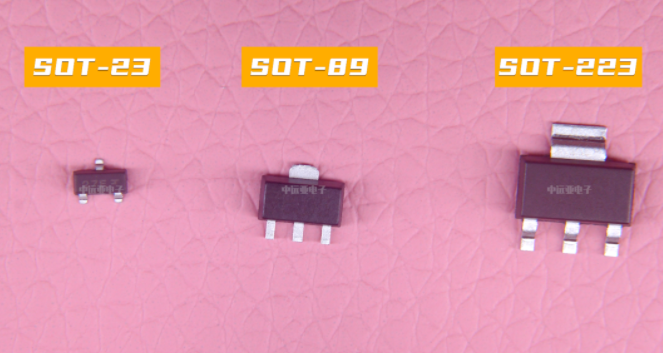

将几个实物摆放在一起
就明显看出差距了


本期内容分享就到这里
还有想看的电子元件封装都可以留言哦
点点关注，我们下期内容再见！
